11IR16PG

Name: 11IR16PG
Brand: GESAC
SKU: 11IR16PG

Inserto para roscado interior. Diámetro del círculo inscrito 6.35 mm; espesor 3 mm.

Asesoría técnica

Precio y disponibilidad por confirmar en cotización.

Documento original del fabricantePágina PDF 296 · Consultar tabla completa

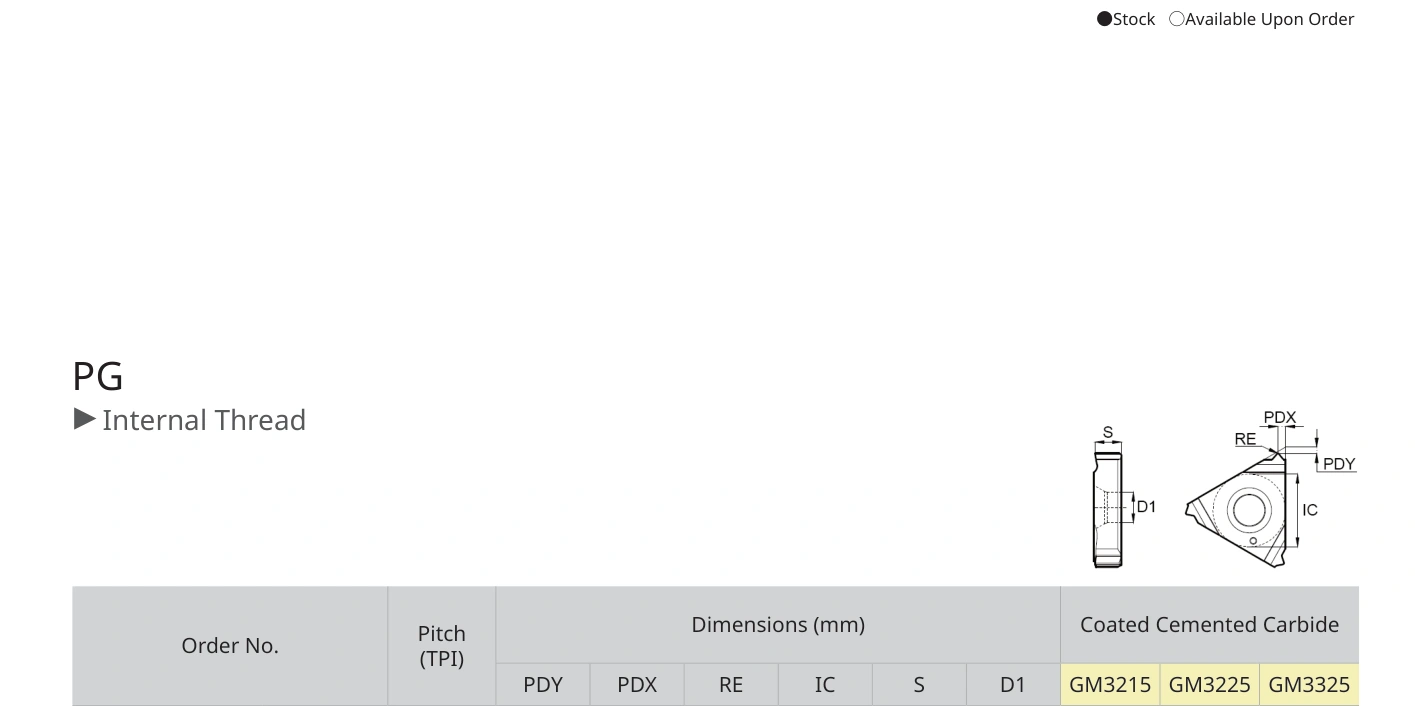

Esquema y dimensiones

Ampliar para leer las cotas ↗

Esquema original del bloque de referenciasLos rótulos se conservan tal como los publica el fabricante. Puede incluir distintas variantes de la familia.Página PDF 296 · Dimensiones lineales de la tabla en mm.

Datos de la referencia

Especificaciones técnicas

Valores documentados por el fabricante. Los símbolos, las unidades y las tolerancias se consultan en la tabla original.

Pitch: 16
PDY: 0.8
PDX: 1.0
RE: 0.12
IC: 6.35
S: 3
D1: 3.2
Pitch (TPI): 16
