Roscado / Referencia técnica

16ER10ABUT

Name: 16ER10ABUT
Brand: GESAC
SKU: 16ER10ABUT

Inserto para roscado exterior. Diámetro del círculo inscrito 9.525 mm; espesor 3.47 mm.

Asesoría técnica

Precio y disponibilidad por confirmar en cotización.

Documento original del fabricantePágina PDF 289 · Consultar tabla completa

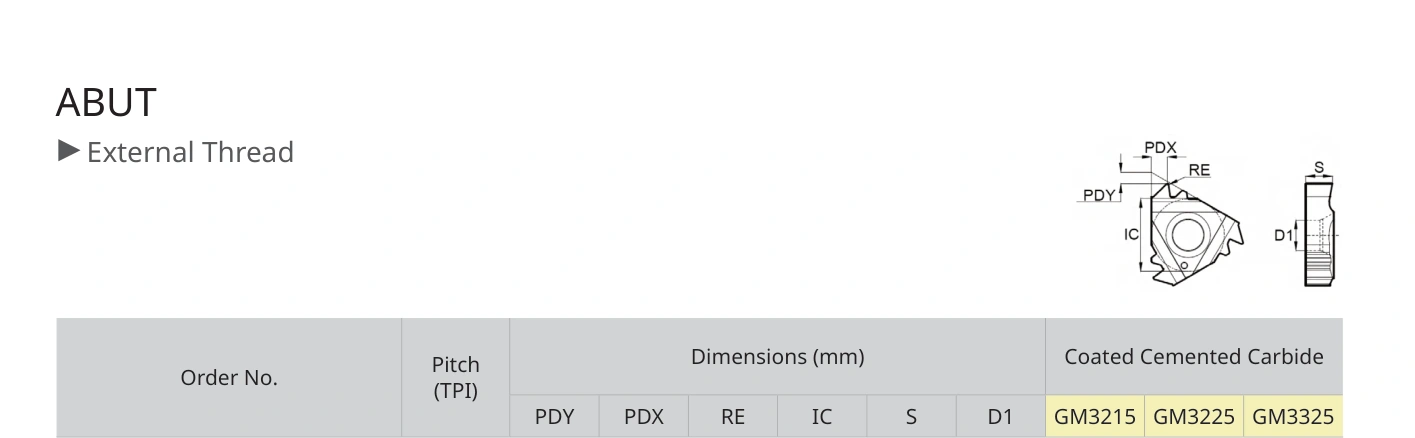

Esquema y dimensiones

Ampliar para leer las cotas ↗

Esquema original del bloque de referenciasLos rótulos se conservan tal como los publica el fabricante. Puede incluir distintas variantes de la familia.Página PDF 289 · Dimensiones lineales de la tabla en mm.

Datos de la referencia

Especificaciones técnicas

Valores documentados por el fabricante. Los símbolos, las unidades y las tolerancias se consultan en la tabla original.

Pitch: 10
PDY: 1.5
PDX: 2.1
RE: 0.15
IC: 9.525
S: 3.47
D1: 4
Pitch (TPI): 10

16ER10ABUT
