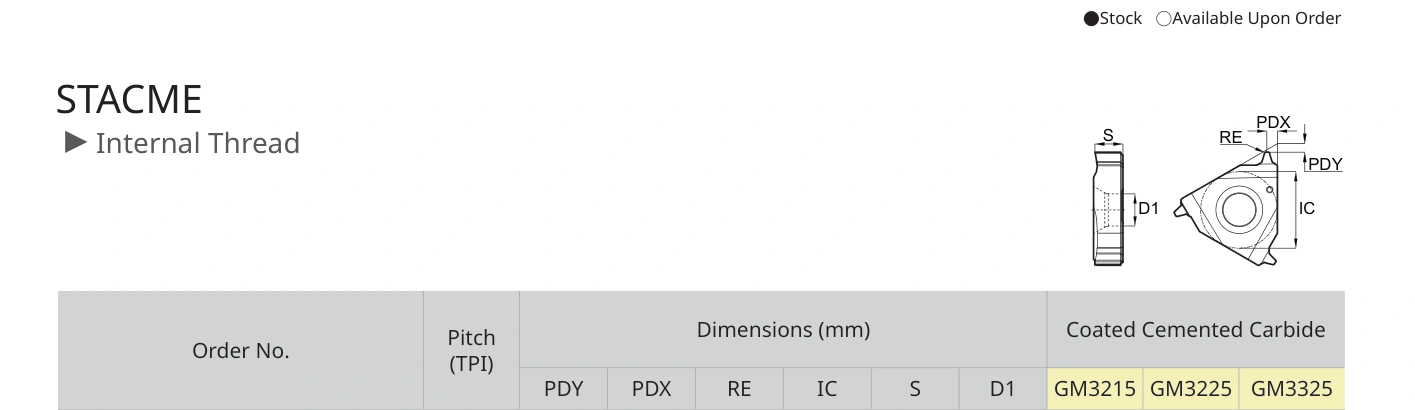

Esquema original del bloque de referenciasLos rótulos se conservan tal como los publica el fabricante. Puede incluir distintas variantes de la familia.Página PDF 287 · Dimensiones lineales de la tabla en mm.

Roscado / Referencia técnica

22IR6STACME

Name: 22IR6STACME
Brand: GESAC
SKU: 22IR6STACME

Inserto para roscado interior. Diámetro del círculo inscrito 12.7 mm; espesor 4.71 mm.

Asesoría técnica

Precio y disponibilidad por confirmar en cotización.

Documento original del fabricantePágina PDF 287 · Consultar tabla completa

Datos de la referencia

Especificaciones técnicas

Valores documentados por el fabricante. Los símbolos, las unidades y las tolerancias se consultan en la tabla original.

Pitch: 6
PDY: 1.7
PDX: 1.8
RE: 0.12
IC: 12.7
S: 4.71
D1: 5
Pitch (TPI): 6

22IR6STACME
