Fresado / Referencia técnica
MVA190-050R07A22-LN11
Cuerpo de fresa para insertos intercambiables para escuadrado. Diámetro de conexión 22 mm; longitud funcional 40 mm; profundidad máxima de corte 5 mm. 7 posiciones de corte.

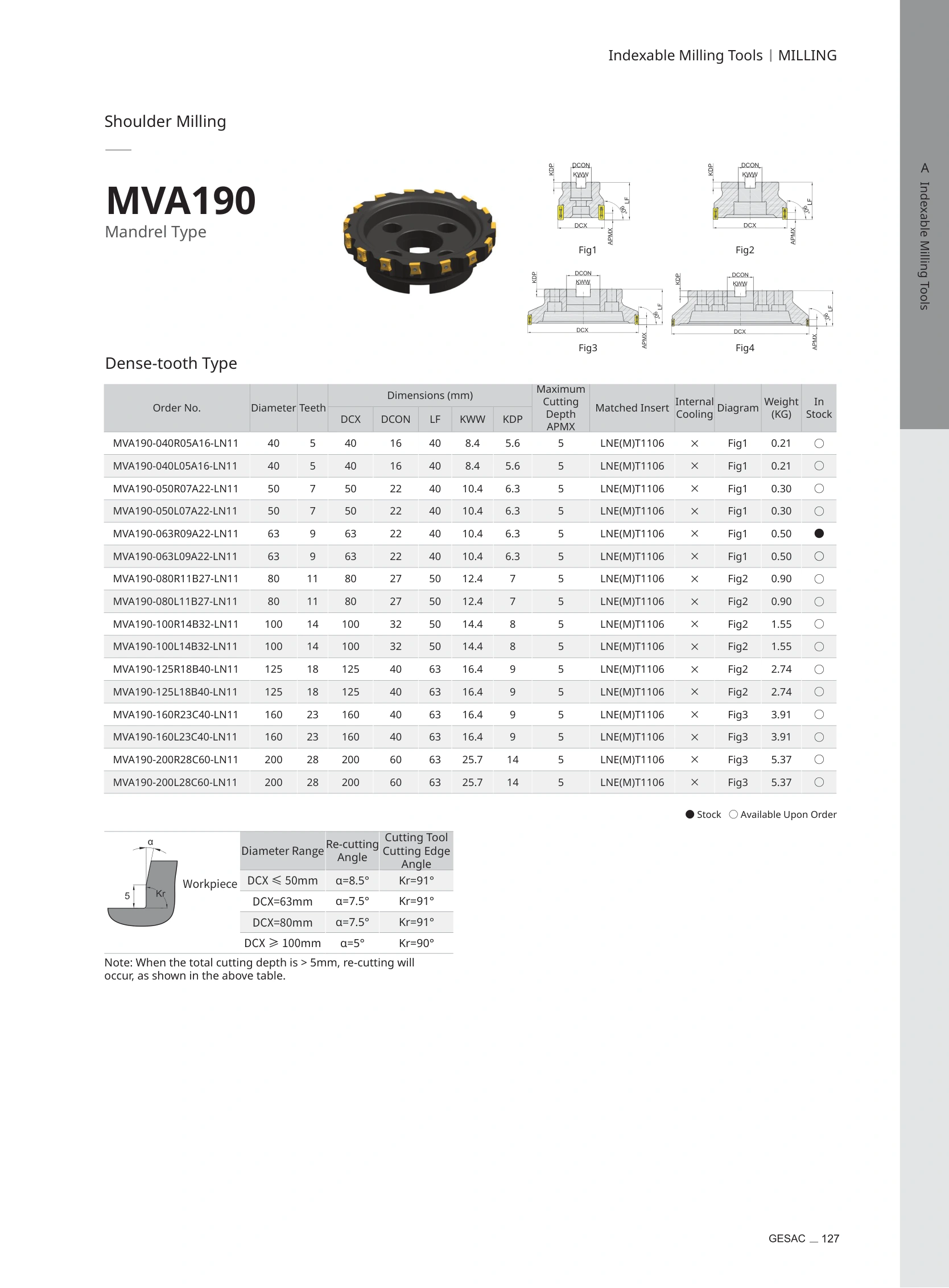

Ampliar para leer las cotas ↗Página técnica originalSe muestra la página completa: no se ha aislado un esquema inequívoco para esta referencia.La fila de esta referencia requiere revisión en el PDF antes de confirmar sus dimensiones.Página PDF 65 · Unidades y tolerancias según el original.
Datos de la referencia
Especificaciones técnicas
Valores documentados por el fabricante. Los símbolos, las unidades y las tolerancias se consultan en la tabla original.
