Fresado / Referencia técnica

SG200-M-RN4-2-6-0.2-50

Name: SG200-M-RN4-2-6-0.2-50
Brand: GESAC
SKU: SG200-M-RN4-2-6-0.2-50

Fresa de carburo sólido de 4 filos, con radio en las esquinas, con cuello largo. Diámetro de corte 2 mm; longitud de corte 3.5 mm; longitud total 50 mm.

Asesoría técnica

Precio y disponibilidad por confirmar en cotización.

Documento original del fabricantePágina PDF 214 · Consultar tabla completa

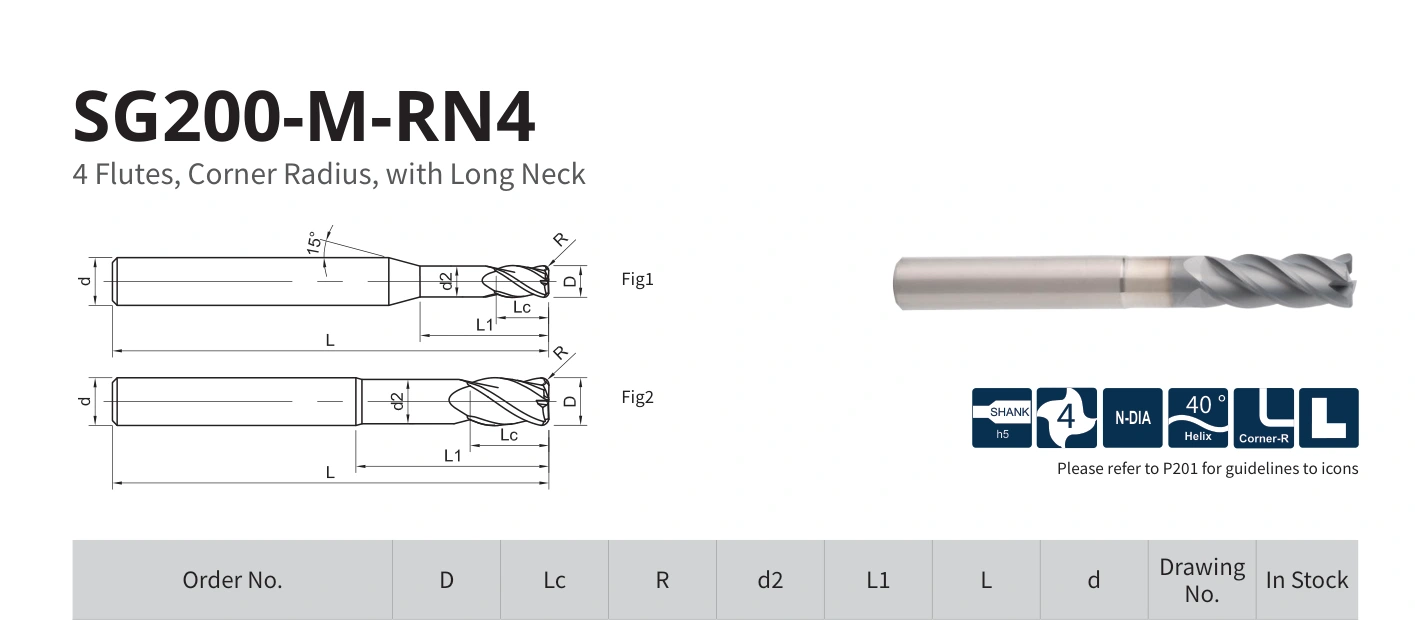

Esquema y dimensiones

Ampliar para leer las cotas ↗

Esquema original del bloque de referenciasLos rótulos se conservan tal como los publica el fabricante. Puede incluir distintas variantes de la familia.Página PDF 214 · Unidades y tolerancias según el original.

Datos de la referencia

Especificaciones técnicas

Valores documentados por el fabricante. Los símbolos, las unidades y las tolerancias se consultan en la tabla original.

D: 2
Lc: 3.5
R: 0.2
d2: 1.92
L1: 6
L: 50
d: 4

SG200-M-RN4-2-6-0.2-50

Esquema y dimensiones

Especificaciones técnicas
